μαστορια εχωντας μια γεννητρια ακουστ. συχν. της smart kit
θελω να την τροφοδοτο με 12v ενω ειναι με τροφοδοτικο
24v για παγκο , αν αφερεσω την γεφυρα με της διοδους μπορω να της δοσω με μπαταρια 12v ?????

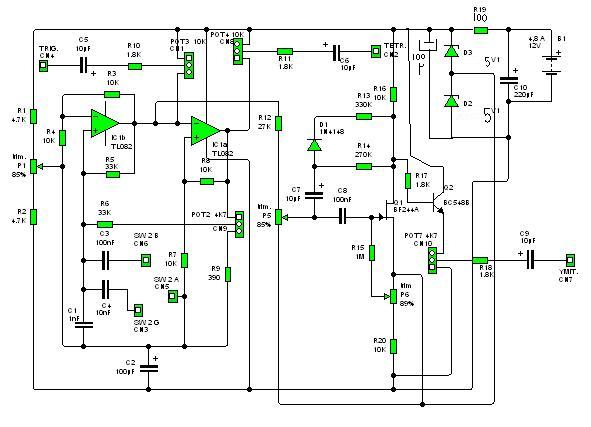

το σχεδιο ειναι αυτο και στον κυκλο αυτο που λεω .
η μηπως χριαζετε και κατι αλλο ???

ευχαριστω …

Οι D2, D3 ,τι ειναι, ζενερ ειναι αλλα ποιες? θα τις αλλαξεις και αυτες με πενταβολτες ζενερ (5V)

πανο μην βγαζης τιποτα ακομα πριν μετρησης μετα την R19 τι ταση εχη
θα μετρησης και το πλην και το 0 αναμεσα στις ζενερ ψιλιαζομαι 2Χ22 βολτακια παιζη

@fandomas:

Οι D2, D3 ,τι ειναι, ζενερ ειναι αλλα ποιες? θα τις αλλαξεις και αυτες με πενταβολτες ζενερ (5V)

ναι ειναι ζενερ η BZX79C10 10V 1/2W

Μοιραζει την ταση στα δυο , και δινει ετσι κατα καποιο τροπο συν πλην 10 στους τελεστικους,
εσυ θα δωσεις συν πλην 5 βολτ , θα βρεις και θα βαλεις ζενερ 5 βολτ.
Θα αλλαξεις και την R19 ,στο μισο.

@goldmaniac:

πανο μην βγαζης τιποτα ακομα πριν μετρησης μετα την R19 τι ταση εχη
θα μετρησης και το πλην και το 0 αναμεσα στις ζενερ ψιλιαζομαι 2Χ22 βολτακια παιζη

Παρη το εκανα στο προγραμμα και βαζωντας 12v στην προσιμιωση μου βγαζει
9,5v μετα την R19 ΠΟΥ ΕΙΝΑΙ 560Ω
αν ριξω την μπαταρια 10V δεν δουλεβει απο 10,5 και πανω δουλεβει .

@fandomas:

Μοιραζει την ταση στα δυο , και δινει ετσι κατα καποιο τροπο συν πλην 10 στους τελεστικους,
εσυ θα δωσεις συν πλην 5 βολτ , θα βρεις και θα βαλεις ζενερ 5 βολτ.
Θα αλλαξεις και την R19 ,στο μισο.

να βαλω δλδ την ΖΕΝΕΡ 1N751 - 5V1 και την αντισταση να την κανω 280Ω ??

Ναι, αντισταση βαλε 100 ωμ μισο βαττ.

υ.γ ο c10 τι ειναι?

οτι ειναι ο C10, βαλε εναν πυκνωτη και εκει που ειναι οι ζενερ, αλλα το μισο του c10.
AN EINAI 1000 MIKRO βαλε εναν 470 μικρο.

@fandomas:

Ναι, αντισταση βαλε 100 ωμ μισο βαττ.

υ.γ ο c10 τι ειναι?

220μF / 35V

παντος στην προσιμιωση με της ΖΕΝΕΡ 5,1 και 6,8 δεν κανει κιχ .
οταν της ανεβαζω εστω 7,5 και με αντισταση 1/2 στα 100Ω ειναι μια χαρα .

δεν θα βαλεις 7,5 αλλα πενταβολτες. .λαθος κανει ο προσομοιωτης.
τι συχνοτητα θελεις να βγαλεις? θελεις και τριγωνο και τετραγωνο σημα,
η μονο ημιτονο σου αρκει?

πυκνωτη βαλε 100μικρο στα 16.

πανο ασε την προσομειωση και μετρα την πραγματικοτητα
φαντομα αν ριξη τις ζενερ στο μισοο μιλαμε για μιση τροφοδοσια κατι που δεν θελουμε,για μενα ειναι η r19 c10

η R19 ειναι απαραιτητη , αλλιως θα καουν οι ζενερ, γιαυτο την κατεβασαμε στα 100 ωμ.
ο C10 ειναι για να κραταει σταθερη την ταση , γιατι μετα την σταθεροποιηση δεν εβαλε
εναν πυκνωτη ο σχεδιαστης.

τωρα οπως ειναι στην εξοδο βγαζει +-10 βολτ, αν βαλει 12 βολτ μπαταρια
θα βγαζει +-5 βολτ. Δεν μπορει να βγαλει παραπανω ,μονο με ινβερτερ. 555 +++

@goldmaniac:

πανο ασε την προσομειωση και μετρα την πραγματικοτητα
φαντομα αν ριξη τις ζενερ στο μισοο μιλαμε για μιση τροφοδοσια κατι που δεν θελουμε,για μενα ειναι η r19 c10

@fandomas:

τωρα οπως ειναι στην εξοδο βγαζει +-10 βολτ, αν βαλει 12 βολτ μπαταρια
θα βγαζει +-5 βολτ. Δεν μπορει να βγαλει παραπανω ,μονο με ινβερτερ. 555 +++

πηρατε τη σχηματικη .
τωρα βεβεα αυτος ζηταει ζενερ 10v και εβαλα εγω 9,1 αλλα με 24v τροφοδοσια .

καντο ετσι.

αρα προσθετουμε ενα πυκνοτη 100μF μετα ζενερ
και της κατεβαζουμε στα 5,1 εε ???

οκ φιλε θα το δοκιμασω ,
σας ευχαριστω πολυ για την ωρα σας .

ναι ειπαμε, αλλα θα βγαζεις ακριβως τα μισα βολτ στην εξοδο, οπως ειπε και ο Μανιακος,
δηλαδη την μιση ισχυ απο το αρχικο, απλα να το ξερεις.

τωρα ειδα το θεμα, παναγιωτη αν ειναι της smart kit νουμερο 1008 εχω κιεγω μια ιδια εδω, την ειχα τροφοδοτησει στον c10 κατευθειαν και δουλευε κανονικα, ημιτονο εβγαζε πολυ καλο, τετραγωνο και τετοια ηταν χαλια στον παλμογραφο.

@TSAPI.:

τωρα ειδα το θεμα, παναγιωτη αν ειναι της smart kit νουμερο 1008 εχω κιεγω μια ιδια εδω, την ειχα τροφοδοτησει στον c10 κατευθειαν και δουλευε κανονικα, ημιτονο εβγαζε πολυ καλο, τετραγωνο και τετοια ηταν χαλια στον παλμογραφο.

αυτη ειναι Γιαννη ημιτονο , τριγονο , τετραγωνο 25ΗΖ - 25ΚΗΖ τωρα απο σημα παλμογραφου ??? μαμησετα οτι ρυθμηση και να της κανεις λες και ειναι
σισμικος καταγραφεας στα 9 ριχτερ . χαχχαχαχα

αλλα το ημιτονο θελω .
τα αλλα θα τα κοψω .

αμα θελεις μονο ημητονο ενταξει θυμαμαι ηταν, τα αλλα τετραγωνο και τριγωνο οντος σαν να βαρεσε αστραπη ηταν!! χα!χα!
